ドアロック連動ドアミラー格納ユニット(GDM-BH02)

   取り付け解説書はこちらのリンクをクリックしてください
   車種別資料(トヨタ編)はこちらをクリックしてください
   車種別資料(マツダ、ホンダ、スズキ編)はこちらをクリックしてください

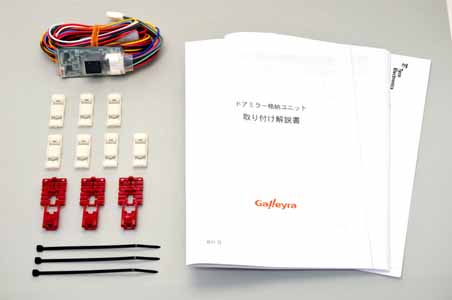

ドアロック連動ドアミラー格納ユニット一式

ドアロック連動ドアミラー格納ユニット(GDM-BH02)

メーカー:GALLEYRA
型番:GDM-BH02
JANコード: 4560350569429
価格:

6,490円 (税抜 5,900円、税 590円)

購入数:
返品期限・条件 返品についての詳細はこちら
この商品について問い合わせる
友達にメールですすめる

■ 商品説明

ドアロック・アンロックに連動してドアミラーを格納・展開するユニットです。汎用タイプ

■ 商品仕様

製品名ドアロック連動ドアミラー格納ユニット 汎用タイプ
型番GDM-BH02
JANコード 4560350569429
メーカーGALLEYRA


特徴

◆小さなサイズに高機能を凝縮!!
 ドアミラーをさまざまな条件で制御するユニットです。マイコンを採用することにより複雑な動作を可能にしました。大きく分けて下記の3つの動作が可能です。特徴であるイグニッションキー挿入時復帰動作はエンジンスターター取り付け車やターボタイマー取り付け車で威力を発揮します。

1.ドアロック格納・アンロック復帰動作
2.ドアロック格納・ACC電源ON復帰動作
3.ドアロック格納・イグニッションキー挿入時復帰動作

また、復帰時には最後にエンジンを停止したときの状態に復帰する仕様にしてある為、狭い駐車場でドアミラーを格納して駐車した場合でも不意なドアミラー復帰を回避しています。勿論、純正のドアミラー格納スイッチは従来通り作動します。
◆脅威の省電力設計!!

マイコンを採用しながら、回路の随所に省電力の為の工夫を凝らしました。ACC電源がOFFになっていればモーター制御停止後一定時間経過すると自動的に省電力モードに移行します。省電力モードでの待機電流は僅か約0.2mA(平均、ダミーセキュリティLED未接続時)、又は約1.4mA(平均、ダミーセキュリティLED接続時)と他に類を見ない省エネ設計です。
◆セキュリティLED/スキャナーを接続可能

DEI社製のカーセキュリティシステム(VIPER,HORNET等)のセキュリティLEDを接続するコネクタを搭載。コネクタにプラグオンで接続するだけでドアロック時にLEDを点滅させることができます(スキャナー接続は配線加工が必要です)
LED点滅イメージ
※セキュリティ機能はありません。 点滅イメージ⇒
※セキュリティ用LEDは付属しません。現在の所、弊社ではセキュリティ用LEDの取り扱いは御座いません。
※普通のLEDも接続可能です(電流制限抵抗はユニットに内蔵しています)。
※本ユニットは汎用品ですので、各社の各車両へ対応しています。取り付け解説書には参考資料として下記車両への接続先が記載されています。

*トヨタ
プリウス(ZVW30系 2009.5~)
iQ(KGJ10系 2008.10~)
新型アルファード/ヴェルファイア(ANH2#W系、GGH2#W系 2008.5~)
アルファード(ANH1#W系、MNH1#W 2002.5~2008.5)
アルファードハイブリッド(ATH10W系 2003.7~現行)
ノア・ヴォクシー(AZR6#G系 2001.11~2007.6)
ヴィッツ(KSP90系、SCP90系、NCP9#系 2005.2~現行)
ラクティス(SCP100、NCP10#系2005.10~)
ポルテ(NNP1#系 2004.7~現行)
ウィッシュ(ZNE1#G系2003.1~2009.4)
ウィッシュ(ZGE2#G、2#W系 2009.4~)
エスティマ(ACR30W,ACR40W,MCR30W,MCR40W 2000.1~2006.1)
bB(QNC2#系 2005.12~)
イプサム(ACM2#W系 2001.5~)
ファンカーゴ(NCP2#系 2002.8~)
エスティマ(ACR5#W系、GSR5#W系 2006.1~現行)
エスティマハイブリッド(AHR20W系 2006.6~現行)
ハリアー(ACU3#W、MCU3#W系 2003.2~現行)
ハリアーハイブリッド(MHU38W系 2005.3~現行)
ブレイド(AZE15#H系 GRE156H系 2006.12~)
シエンタ(NCP8#G系 2003.9~現行)
トヨタ200系ハイエース(CB#-TRH2#系 2004.8~)
パッソ(KCG10,15系、QNC10系 2004.6~)
ノア・ヴォクシー(ZRR7##系 2007.6~)
マークX ZIO(DBA-ANA/GGA系 2007.9~)
ラウム(NCZ2#系 2003.5~)
アベンシス(AZT25#系、AZT25#W系2003.10~)
マークX(GRX12#系 2004.11~2009.10)
アルテッツァ/アルテッツァジータ(GXE1##,SXE1##系 1998.10~)
プレミオ(NZT240系,ZZT24#系,AZT240系 2001.12~2007.6)
マークX(GRX13#系 2009.10~)
プレミオ/アリオン(NZT260系/ZRT26#系 2007.6~)
カローラフィールダー、ランクス、アレックス(NZE12#、ZZE12#系、CE12#系 2000.8~2006.10)

*ホンダ
フィット(DBA-GE#系 2007.10~)
フィット(UA-GD#系、CBA-GD#系、DBA-GD#系 2001.6~2007.10)
モビリオ(LA-GB1,GB2型2001.12~2004.1)
エアウェイブ(DBA-GJ#系 2005.4~2007.6)
ステップワゴン(DBA-RG#系 2005.5~2009.10)
ステップワゴン(DBA-RK#系 2009.10~現行)
ストリーム(RN1,2,3,4系 2000.10~2006.7)
エリシオン(RR1,2,3,4系 2004.5~)
ライフ(JC1/JC2系 2008.11~)

*マツダ
MPV(**-LW3W/LWFW 2002.4~2006.2)
MPV(GF-LW** 1999.6 ~ 2002.3)
RX-8(ABA-SE3P 2003.5 ~)

*スズキ
ワゴンR(MH23S 2008.9~)
ワゴンR(MH21S/22S 2003.9~2008.9)
セルボ(HG21S 2006.11~)
ワゴンR(MC21S/MC22S 1998.10~2003.9)
エスクード(CBA-TD*4W系 2005.5~)
スイフト(DBA-ZC##系 2004.11~2010.9)

*スバル
レガシィツーリングワゴン/セダン(BR9系 2009.5~)
レガシィツーリングワゴン・B4(BP/BL系~2009.5)

*ダイハツ
ソニカ(L405/L415系 2006.6~)
ダイハツ ムーヴ(L175/L185系 2006.10~)

*日産
キューブ(Z12系 2008.11~)

※上記以外の車種でも簡易資料を作成できます。作成可否については弊社へお問い合わせください。

■仕様
対応インターフェイス ドアミラーモーター直接制御方式(2線式、プッシュスイッチタイプ及びシーソースイッチタイプ)、シングルスイッチ方式(1線式、プッシュスイッチタイプ)
ケーブル長 ドアミラースイッチ配線接続用配線0.5m、ドアロックモーター接続用配線部1.5m、ダミーセキュリティコネクタ部0.1m
電源電圧 +9V~+15V(但しドアミラーモーターが動作する電源電圧範囲に限る)
消費電力 待機時1mW以下(ダミーセキュリティLED未接続時)、20mW以下(ダミーセキュリティLED接続時)、動作時1W以下
消費電流 待機時0.2mA(ダミーセキュリティLED未接続時)、1.4mA(ダミーセキュリティLED接続時)、動作時35mA
外形寸法 本体:W30×H20×D70(配線含まず)
重量 本体:25g(配線含まず)
動作環境 温度0℃~80℃、湿度20%~80%(結露なきこと)
付属品 ユニット本体、取付解説書、車種別資料、保証書(解説書に記載)
