■ 商品説明
◆車両の純正バックカメラを社外カーナビに接続するアダプタです。ホンダ24Pカプラに対応、ノーマルビュー固定です。RCAビデオプラグ（オス）出力。
■ 商品仕様
| 製品名 | バックカメラアダプタホンダ24Pカプラタイプ（ノーマルビュー固定）GBA-H824PN |
|---|---|
| 型番 | GBA-H824PN |
| ＪＡＮコード | 4560350566282 |
| メーカー | GALLEYRA |
特徴 |

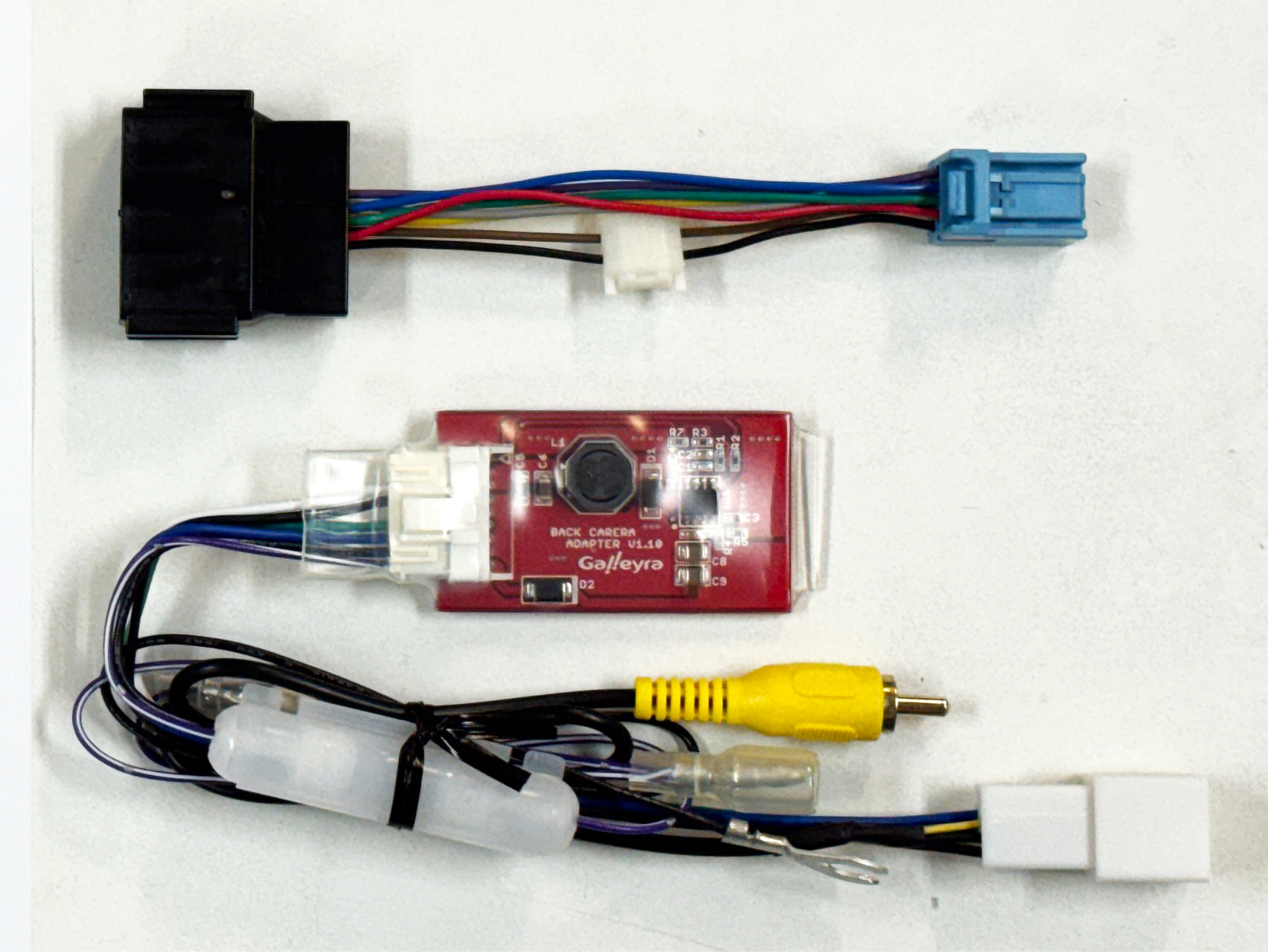

| ◆社外ナビでも純正バックカメラを使用可能にします!! ホンダナビ装着用スペシャルパッケージ付き車の24PバックカメラコネクタからRCAビデオプラグ（オス）に変換するアダプタです。 ※ノーマルビュー固定です ※ナビ側のバックカメラ入力端子がRCA（メス）でない場合は別途変換アダプタ・ケーブルが必要です ※本製品はGBA-H008PNに8極コネクタから24極に変換するハーネスが付属しています。変換ハーネスを使用しなければ従来の8極コネクタ採用車にも使用可能です。取り付け車両がどちらのコネクタか不明な場合に便利です。 |
|
◆高い信頼性と性能!! ・ショート検出機能⇒ショートを検出して自動的に動作を停止。本ユニットや他の電装品を保護します。 ・高画質回路⇒カメラ駆動用電源（DCDCコンバーター形式）を最適化。ノイズのない電流供給で高画質を実現しました。さらに、映像出力用RCAビデオプラグ（オス）は金メッキ品を採用しています。 |
|
◆取り付け簡単!! ナビ裏に用意されている車両側バックカメラ信号（カプラ接続）、リバース信号（ギボシ接続・分岐付き）、アース（クワガタ端子接続でナビの取付けネジに共締め）を接続してカーナビのバックカメラ入力へRCAビデオプラグ（オス）を差し込むだけで完了。配線を剥いたりはんだ付けしたりなどの面倒な作業は一切ありません。 ※カーナビのRCAビデオプラグ（オス）のバックカメラ信号を接続するめには別途カーナビ純正のバックカメラ接続用ハーネスが必要な場合があります |
|
◆車種適合表 ・ヴェゼル（RV4 / RV5 / RV6）2024.04(マイナーチェンジ後)～ ・N-ONE（JG3 / JG4） 2022.08(マイナーチェンジ後)～ ・N-BOX（JF5 / JF6） 2023.10～ ・N-VAN（JJ1 / JJ2） 2024.04(マイナーチェンジ後)～ ・N-VAN e:（JJ3） 2024.10～ ・N-WGN（JH3 / JH4） 2022.10(マイナーチェンジ後)～ ・ステップワゴン（RP6 / RP7 / RP8） 2022.5～ ・W-RV（DG5） 2024.3～ ・フリード（GT1 / GT2 / GT3 / GT4 / GT5 / GT6 / GT7 / GT8） 2024.6～ ※上記車種以外でもホンダ24Pバックカメラコネクタがある場合は取付け可能です |
■仕様
| 対応インターフェイス | 入力：ホンダ２４極バックカメラカプラ、出力：RCAオス |
| ケーブル長 | 電源35cm、ビデオプラグ20cm |
| 電源電圧 | +9V～+15V |
| 出力電圧 | +6V±5%（変換方式:DCDCコンバータ、効率87%） |
| 消費電流 | 無負荷時0.7mA、カメラ接続時はカメラの消費電力により変動 |
| 外形寸法 | 本体：W30×H12×D75 |
| 重量 | ユニット本体と変換ハーネス計58g |
| 動作環境 | 温度0℃～80℃、湿度20%～80%（結露なきこと） |

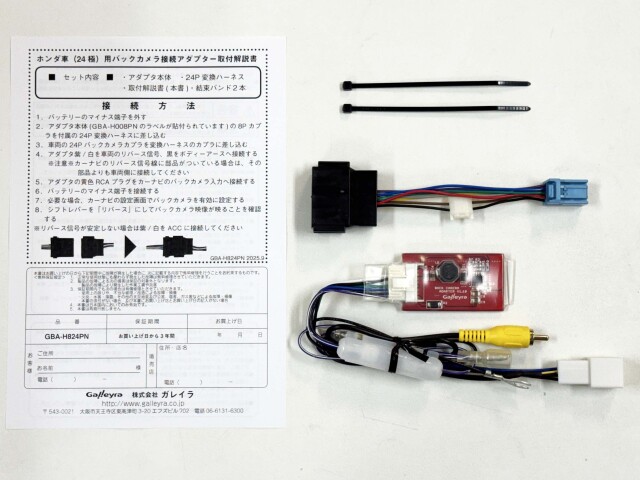

| 付属品 | ユニット本体、24極変換ハーネス、結束バンド2本、取付解説書、保証書（解説書に記載） |
